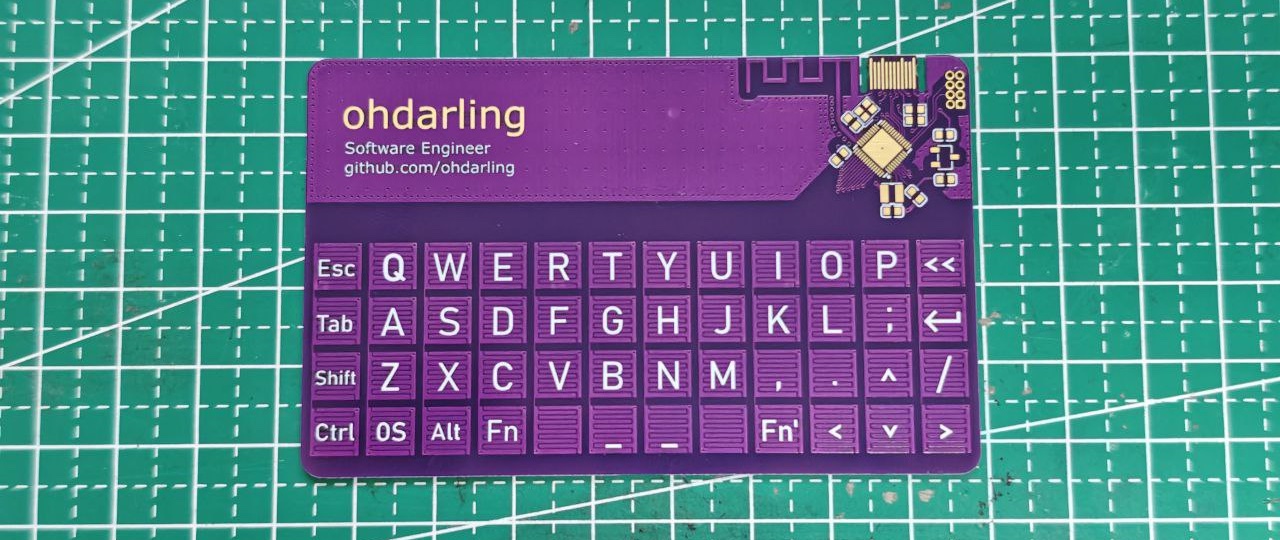

还记得那个信用卡大小的纯 PCB 键盘吗，这回有固件了～
内容提要
发现一个改进的开源PCB键盘项目，使用CH585 MCU，解决了原设计中的问题，并提供可运行的固件。该项目详细介绍了PCB触摸键盘的原理和布局，支持USB HID键盘功能，适合嵌入式开发。
关键要点
-
发现一个改进的开源PCB键盘项目，使用CH585 MCU，解决了原设计中的问题。
-
新方案更换了MCU为CH585，并且有可运行的固件。
-
CH585是集成BLE无线通讯和高速USB及NFC的RISC-V MCU微控制器，参数较CH582高。
-
PCB设计中使用CH585M代替CH582M，外围器件参数有所更换。
-
PCB触摸键盘通过手指接触改变电容值，利用ADC检测按键状态。
-
该PCB键盘总共12行4列，采用行列扫描方式，触摸检测灵敏度考虑。
-
新项目的PCB布线变化不大，蓝牙天线和触摸按键走线有所调整。
-
固件已开发完成，使用MounRiver Studio编译，支持USB HID键盘功能。
-
MounRiver Studio v2.1.0基于Visual Studio重新开发，增加macOS支持。
延伸解读
CH585 MCU的优势
新项目采用的CH585 MCU在性能上显著优于之前的CH582，主频提升至78MHz，SRAM容量达到128K。这意味着开发者可以实现更复杂的功能，适合需要高性能的嵌入式应用。
固件开发的便利性
该项目提供了可运行的固件，并使用MounRiver Studio进行编译，支持USB HID功能。这为开发者提供了便利，尤其是新版本的IDE还增加了对macOS的支持，拓宽了开发环境的选择。
触摸键盘的设计考量
PCB触摸键盘通过电容变化来检测按键状态，设计上采用行列扫描方式。需要注意的是，项目中已用尽CH585M的14路ADC，若需增加按键数量，可能需要额外的设计方案。
延伸问答
这个开源PCB键盘项目使用了什么微控制器？
该项目使用了CH585微控制器。
CH585微控制器相比于CH582有什么优势？
CH585的主频为78MHz，SRAM为128K，参数显著高于CH582。
这个PCB键盘的触摸按键是如何工作的？
触摸按键通过手指接触改变电容值，利用ADC检测按键状态。
新项目的PCB设计与原设计相比有什么变化？
新项目的PCB布线变化不大，但蓝牙天线和触摸按键的走线有所调整。
固件是如何开发和编译的？
固件使用MounRiver Studio编译，已开发完成并支持USB HID键盘功能。
MounRiver Studio v2.1.0有什么新特性？
MounRiver Studio v2.1.0基于Visual Studio重新开发，增加了macOS支持。
