世嘉土星图形技术研究1
内容提要
本文介绍从世嘉土星游戏《慟哭 そして…》中提取CG图片的方法。通过模拟器Ymir和Yabause抓取VDP1/2的VRAM、CRAM及寄存器数据，分析图层配置，确认背景和精灵图参数。解码VDP1时，根据精灵图信息，从vdp1-vram.bin偏移0x10B40处提取8BPP、320×64数据，即可还原对话框底图，验证计算吻合。
延伸解读
土星双芯片分工与提取思路
世嘉土星的图形处理由VDP1和VDP2分工完成：VDP1负责3D多边形和动态精灵，VDP2负责多层2D背景和最终合成。本文提取CG时，先通过模拟器抓取两块芯片的VRAM、CRAM及寄存器数据，再结合图层观察确认各数据用途。理解这种分工有助于定位数据来源，避免混淆不同芯片的存储内容。
模拟器组合使用的优势
作者选用Ymir和Yabause两款模拟器配合：Ymir用于快速导出完整内存镜像，Yabause则提供直观的图层开关和VDP调试界面，便于确认背景、精灵等元素的归属。这种组合能提高逆向分析效率，但并非唯一方案——仅用Yabause也能完成全部操作，读者可根据习惯选择工具。
数据偏移验证的可靠性
文章通过计算验证了数据位置的正确性：左半对话框底图为320×64像素、8BPP格式，占用0x5000字节，从0x10B40偏移加上该大小正好等于右半图的起始偏移0x15B40。这种基于格式和尺寸的推算，为从VRAM中准确截取图像提供了可复用的验证方法。
Q&A
世嘉土星的图形芯片VDP1和VDP2分别负责什么？
VDP1负责3D多边形和动态精灵的绘制，VDP2负责多层2D背景、仿射变换和最终图像合成。
如何从世嘉土星游戏中提取CG图片？
使用模拟器（如Ymir和Yabause）进入游戏到目标画面，通过Ymir的Debug菜单Dump all memory导出vdp1-vram.bin、vdp2-cram.bin和vdp2-vram.bin，再通过Memory viewer中的VDP2 registers Dump出vdp2-registers.bin。然后使用Yabause的Layer和Debug功能确认图层配置，最后根据配置数据从VRAM中解码出图片。
在提取《慟哭 そして…》的CG时，需要从模拟器中导出哪些原始数据文件？
需要导出vdp1-vram.bin、vdp2-cram.bin、vdp2-vram.bin和vdp2-registers.bin。
如何确认游戏画面中各个图层的内容？

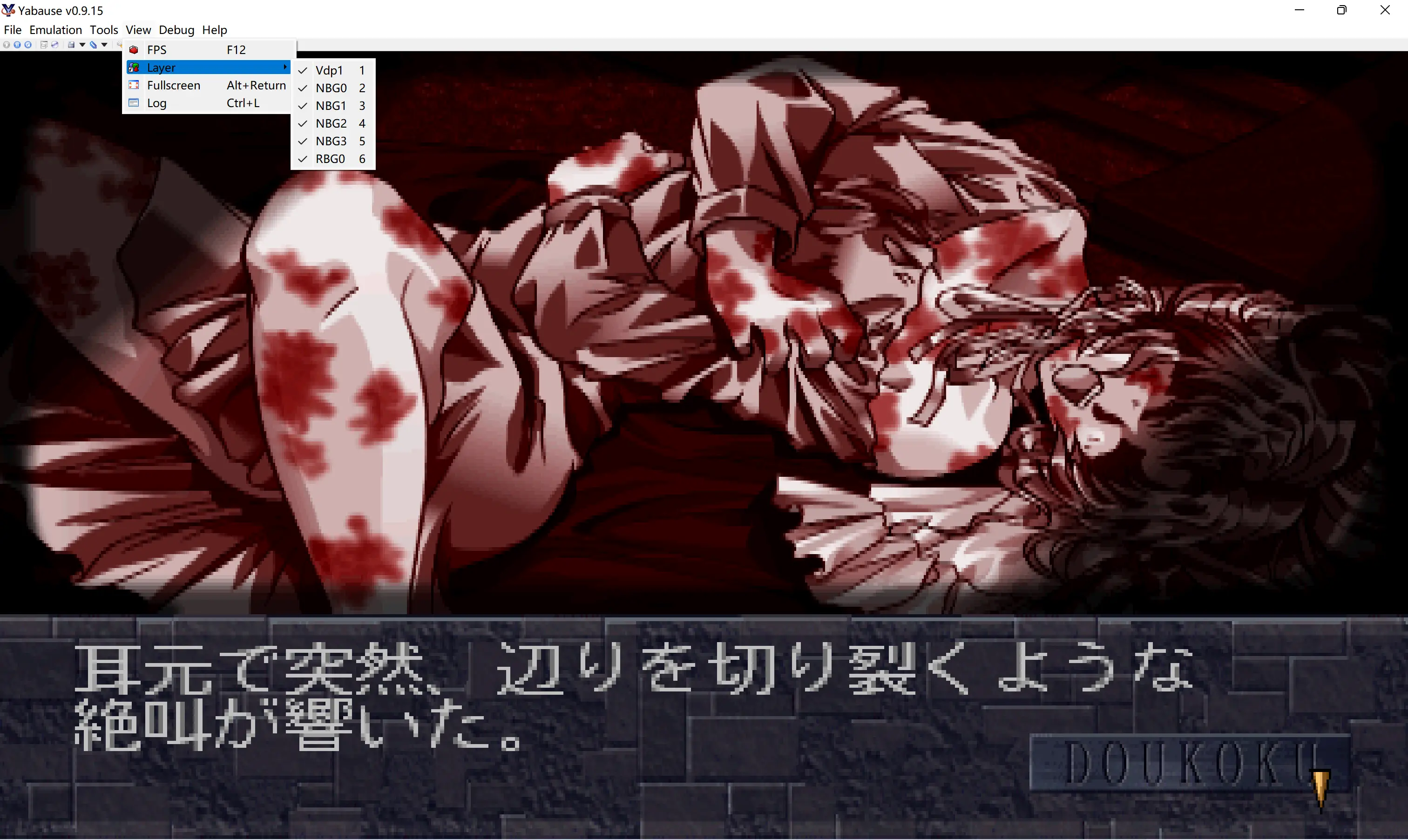

使用Yabause模拟器运行游戏到相同页面，点击View - Layer，逐个勾选Vdp1、NBGx等按钮进行观察，即可确认每个图层显示的内容。
在《慟哭 そして…》中，对话框底图的精灵图参数是什么？
对话框底图由两个精灵图组成，分别对应左半边和右半边。左半边纹理地址为0x10B40，右半边为0x15B40，两者均为8BPP、320×64像素。
如何验证从vdp1-vram.bin中提取的对话框底图数据位置是正确的？
通过计算验证：左半张图大小 = 320 * 64 * 1字节 = 20480字节 = 0x5000，而0x10B40 + 0x5000 = 0x15B40，正好是右半张图的起始地址，说明数据位置正确。
提取《慟哭 そして…》的对话框底图时，需要从vdp1-vram.bin的哪个偏移量开始提取？
从偏移量0x10B40开始提取，格式为8BPP，尺寸为320×64。
