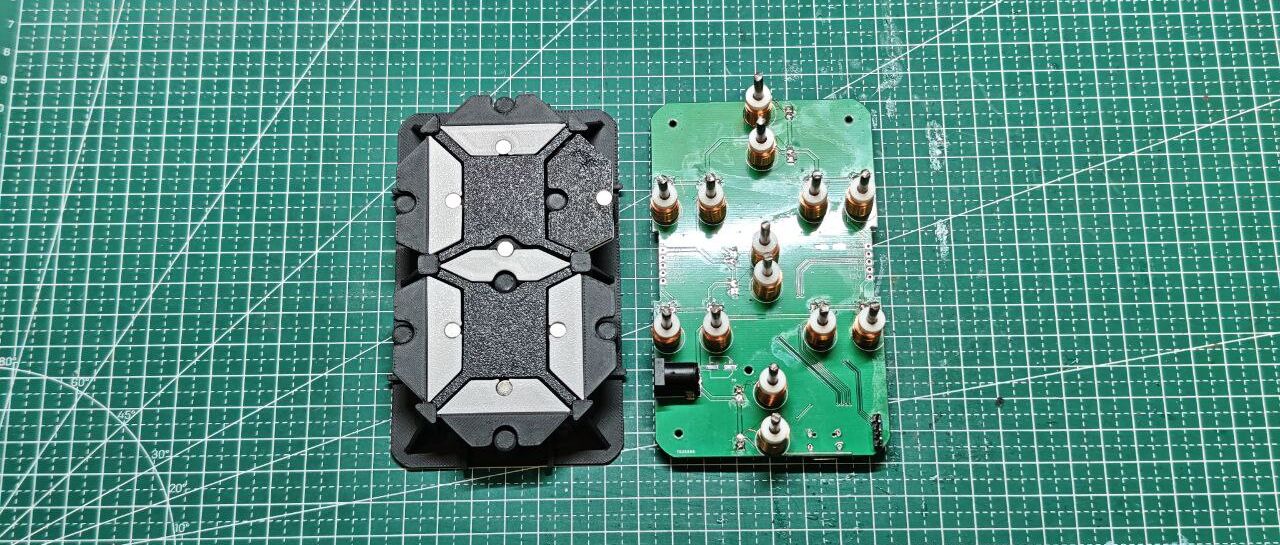

电磁铁驱动的段码时钟找到解法了，先来一位试试
内容提要
文章介绍了电磁铁段码时钟的制作过程。作者通过购买现成的线圈，成功推动圆形永磁铁，并简化了电路设计，使用NMOS直接控制电磁铁的通断。最终，作者利用ESP32-S3模块实现了数字显示和Wi-Fi通信功能。
关键要点
-
作者在Instructables上看到电磁铁段码时钟项目，尝试复刻但遇到困难。
-
通过淘宝购买现成的线圈，成功推动5x2mm圆形永磁铁，开始制作。
-
学习电磁铁的原理后，决定使用NMOS直接控制电磁铁的通断，简化电路设计。
-
MCU的GPIO直接控制NMOS Gate，电磁铁线圈接在Drain上，使用10V电压效果较好。
-
使用ESP32-S3模块，因为需要至少14个GPIO，简化了电路设计。
-
PCB设计简单，但超出免费打样尺寸，选择在捷配打样。
-
预留了5P的2.54mm排针用于电源和UART信号，考虑后续的Wi-Fi通信功能。
延伸解读
电磁铁的选择与应用
在制作电磁铁段码时钟时，选择合适的电磁铁线圈至关重要。作者通过淘宝购买现成线圈，成功推动了5x2mm的圆形永磁铁。这表明，市场上可获得的组件可以大大简化DIY项目的复杂性，尤其是对于初学者来说。
电路设计的简化
作者通过使用NMOS直接控制电磁铁的通断，简化了电路设计。这种方法不仅降低了元件数量，还提高了电路的可靠性。对于想要进行类似项目的读者，理解电路简化的思路可以帮助他们在设计中减少不必要的复杂性。
ESP32-S3模块的选择
虽然ESP32-S3模块提供了丰富的GPIO接口，但其成本相对较高。作者提到未来可能考虑使用更低成本的MCU，这提醒读者在选择组件时需权衡功能与成本，尤其是在预算有限的情况下。
延伸问答
如何制作电磁铁段码时钟？
首先购买现成的线圈，使用NMOS控制电磁铁的通断，最后利用ESP32-S3模块实现数字显示和Wi-Fi通信。
为什么选择NMOS而不是PMOS来控制电磁铁？
因为NMOS在需要更高电压时效果更好，适合用3.3V的MCU GPIO控制电磁铁。
ESP32-S3模块在项目中有什么作用？
ESP32-S3模块提供至少14个GPIO，简化了电路设计，并实现了Wi-Fi通信功能。
制作电磁铁段码时钟时遇到的主要困难是什么？
主要困难在于电路设计复杂，原项目使用了达林顿管和移位寄存器，作者选择简化设计。
电磁铁段码时钟的电源和信号如何连接？
在PCB两侧预留了5P的2.54mm排针，用于传递电源和UART信号。
电磁铁段码时钟的PCB设计有什么特点？
PCB设计简单，但超出免费打样尺寸，因此选择在捷配打样。
