电流模式 FOC
内容提要
本文讨论了电机驱动中电流型PWM控制与电压型控制的区别。电流型控制直接控制电感电流，具有更高的带宽和抗干扰能力，但在三相电机中存在耦合干扰问题。为解决此问题，提出使用不连续PWM调制，激活两个桥臂，实现三相电流控制，从而实现高效的电流环控制，适用于高压大电流的电机驱动。
关键要点
-
电流型PWM控制直接控制电感电流，具有更高的带宽和抗干扰能力。
-
三相电机中存在耦合干扰问题，导致电流环相互影响。
-

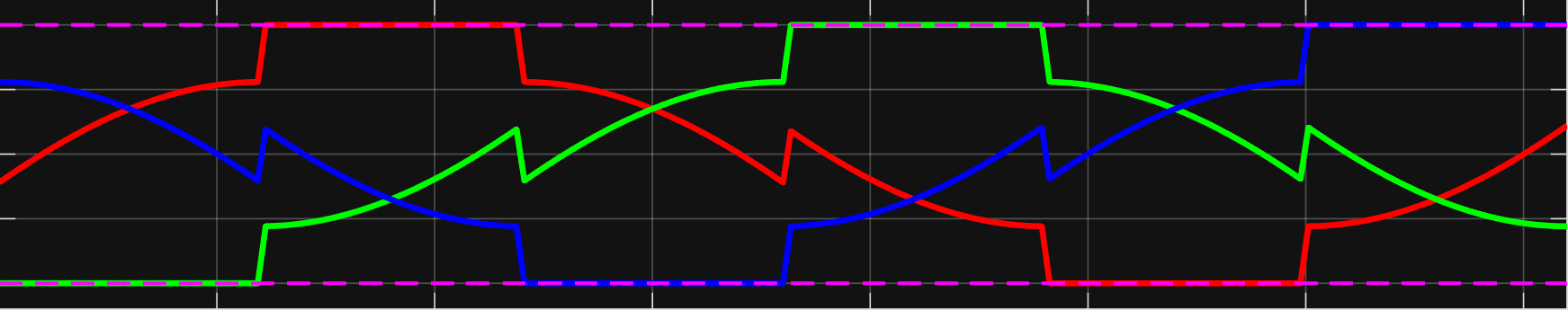

不连续PWM调制可以激活两个桥臂，实现三相电流控制。
-
使用电流型控制器可以在不提高开关频率的情况下，获得更高的电流环带宽。
-
控制方式需要使用平均电流模式同步BUCK控制器，支持双向电流模式。
-
该电路架构可以在高压大电流下提供高电流环带宽，适用于220V/380V供电。
延伸解读
电流型控制的优势与应用
电流型PWM控制在电机驱动中具有显著优势，尤其是在带宽和抗干扰能力方面。通过直接控制电感电流，电流型控制能够在不提高开关频率的情况下，获得更高的电流环带宽。这使得其在高压大电流应用中表现出色，适合于220V/380V供电的场景。
耦合干扰的挑战
在三相电机中，耦合干扰是电流型控制面临的主要挑战。由于三相电流之间的相互影响，独立控制每相电流可能导致系统不稳定。为了解决这一问题，采用不连续PWM调制可以有效减少耦合干扰，确保电流环的稳定性。
控制器选择的重要性
在实现电流型控制时，选择合适的控制器至关重要。必须使用平均电流模式同步BUCK控制器，以确保电流控制的精确性和稳定性。此外，控制器需支持双向电流模式，以适应电动和发电的不同工况，这对系统的整体性能有直接影响。
延伸问答
电流型PWM控制与电压型控制有什么区别？
电流型PWM控制直接控制电感电流，具有更高的带宽和抗干扰能力，而电压型控制则是通过控制电压间接控制电流。
三相电机中耦合干扰问题是如何产生的？
三相电机只有两个自由度，三个电流环在硬件上相互耦合，导致环路崩溃和不稳定。
不连续PWM调制是如何解决三相电流控制问题的？
不连续PWM调制通过激活两个桥臂，允许三个电流型PWM控制器同时控制三相电流，从而避免耦合干扰。
电流型控制器的优势是什么？
电流型控制器在不提高开关频率的情况下，能够获得更高的电流环带宽，并且对功率管引入的非线性失真具有天然免疫能力。
如何实现高压大电流的电机驱动？
通过使用电流模式的PWM控制器和平均电流模式同步BUCK控制器，可以在高压大电流下实现高电流环带宽。
电流模式FOC控制的基本控制方式是什么？
基本控制方式是生成三相电流的参考值，并根据电流运行情况选择一相为钳位，剩余两相为PWM模式。
